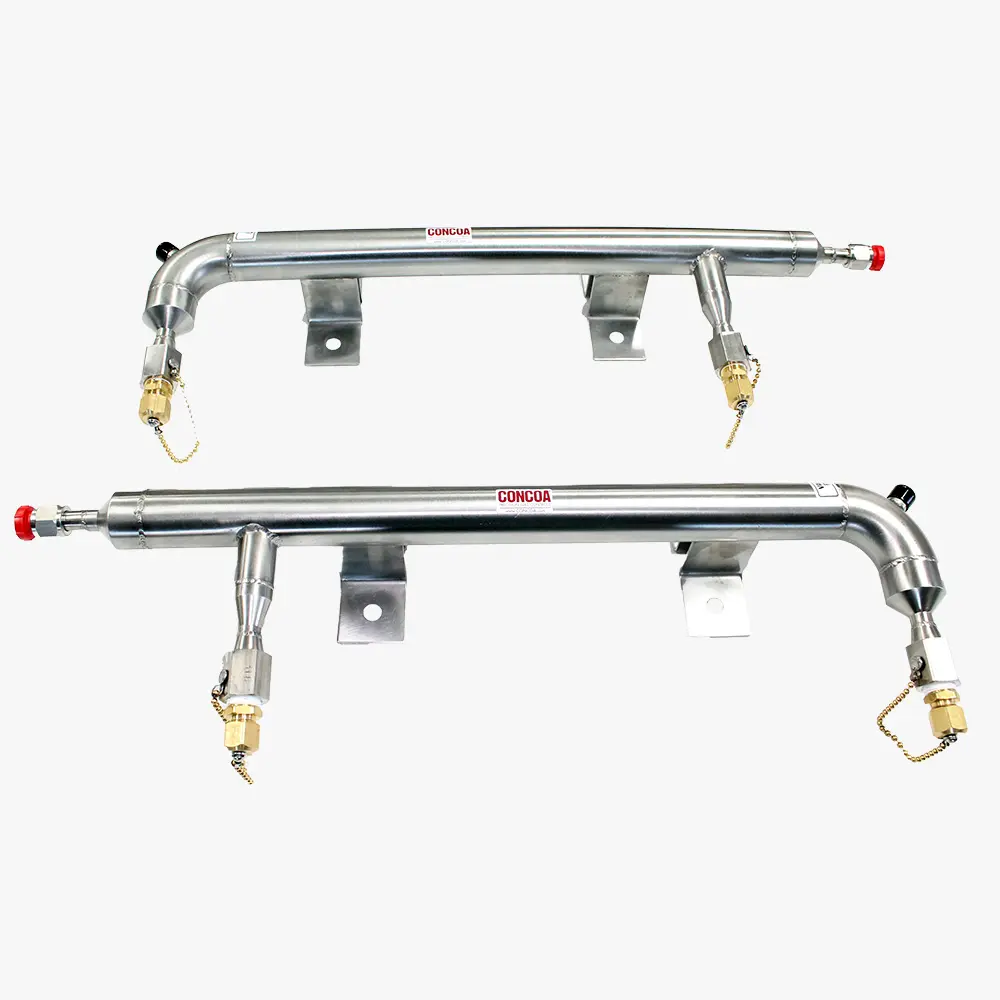

57V系列低溫集管, 低溫液態應用的集管
規格：57V6221-01-001, 57V1221-01-001 ...
單位：
瀏覽次數：203
性能標簽：
57V系列低溫集管, 57V6221-01-001, 57V1221-01-001, 低溫液態應用的集管
產品詳細描述
57V低溫集管設計英語同551系列帶真空套管的軟管及577CryoWiz™ 低溫切換系統一起協同工作，提供一個連續液氮供氣系統的完整低溫解決方案。CONCOA提供單側或雙側匯流排，帶2~5個站，滿足變化不同的應用需要。57V低溫集管也適用于中心站間距標準18"(458mm)或緊湊型10"(254mm)中心間距，優化地面空間。
主要特征
- 真空隔離，堅固的304不銹鋼管防止輻射及對流熱傳遞
-
- 1x10⁻⁶mm Hg環形真空確保泄漏率
- SV-9真空泵輸出端口允許持續使用
- 多層隔熱層可防止輻射和對流傳熱
- 光譜氦氣泄漏檢查驗證泄漏率及其性能
- 主動吸氣器可最大限度地提高性能和使用壽命
主要性能
- 最大工作壓力: 150 PSIG (10 BAR)
- 熱泄露: 0.32 BTU/小時-英尺(1.1J/h-mm, 每mm每小時1.1焦耳)
- 外管: 2"(51 mm) 304不銹鋼
- 內管: 1/2"(13 mm); 0.035壁掛式; 304不銹鋼
- 連接: 316L不銹鋼棒材
- 氦氣泄漏率: 1 x 10⁻⁹ scc/sec
訂貨信息
|
57V系列 |
A |
B |
C |
D |
|
|
方向 |
站 |
軟管形式 |
出口接頭 |
||
|
1: 標準左側18" (457 mm) 間距 |
2: 2個站 |
1: 無軟管(集管上有1/2"FPT接口) |
1: CGA 295母螺紋 |
||
|
2: 標準雙側左側及右側18" (457mm)間距 |
3: 3個站 |
2: 無軟管 (集管上有CGA 295公螺紋口) |
|
||
|
|
3: 緊湊型左側10" (254 mm) 間距 |
4: 4個站 |
3: 36" (900mm) 真空套管 |
||
|
|
4: 緊湊型左右側10" (254mm)間距 |
5: 5個站 |
4: 48" (1200mm) 真空套管 |
||
|
|
5: 標準右側18" (457 mm) 間距 |
|
5: 72" (1800mm) 真空套管 |
||
|
|
6: 緊湊型右側10" (254 mm)間距 |
|
|
||
