PYROVIEW 768N compact+ , 超高像素、短波紅外熱成像儀 , 600~3000°C
規格：PYROVIEW 768N compact+ , PV768NC+
單位：
瀏覽次數：16467
性能標簽：
超高像素短波紅外熱成像儀 , PYROVIEW768N compact+ , 像素768*576 = 442368 像素 , 測溫范圍600~1500°C , 1400~3000°C , 或600~3000°C， 波長0.8~1.1 μm , 紅外熱成像儀中的AK-47和M16 , 適合電弧焊 , 3D打印 , 激光焊接 , 炸彈爆炸 , 子彈出膛 , 炮火跟蹤、衛星發射 ... 等等測溫成像
產品詳細描述

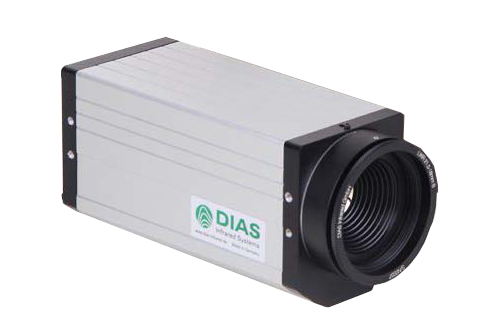

PYROVIEW 768N compact+
超高像素 768*576，圖像超級清晰；紅外熱成像儀中的AK-47和M16
短波0.8~1.1μm, 穿透玻璃測溫和成像；寬測溫范圍600~3000°C
重要特點：
1、無懼玻璃：可穿透玻璃測溫成像；
2、超寬測溫：可同時有2個測溫范圍600~1500°C，1400~3000°C！
3、大小目標同測：可同時有2個鏡頭，可測大目標，也可測小目標。
4、無懼激光干擾：增加各種激光過濾器，可用于各種激光波長的應用
5、無懼電弧焊干擾：增加各種電弧波長過濾，可用于很多電弧焊及其應用
6、直接進口：無需出口證書，可以直接進口！
適合槍彈出膛、炮火跟蹤、炸彈爆炸、衛星發射等軍事或航天
航空測溫成像應用。
快速交貨：6~8周
主要特征：
1、精密非接觸測溫，帶超寬的溫度范圍: 600~1500°C 到 1400~3000°
2、高動態2D-Si-CMOS陣列768×576像素
3、光譜范圍0.8~1.1μm
4、千兆以太網通信接口(1GB/s)
5、測量頻率50幀/秒
6、大動態范圍及16位摸數轉換

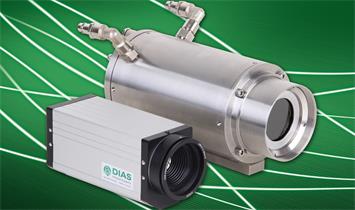

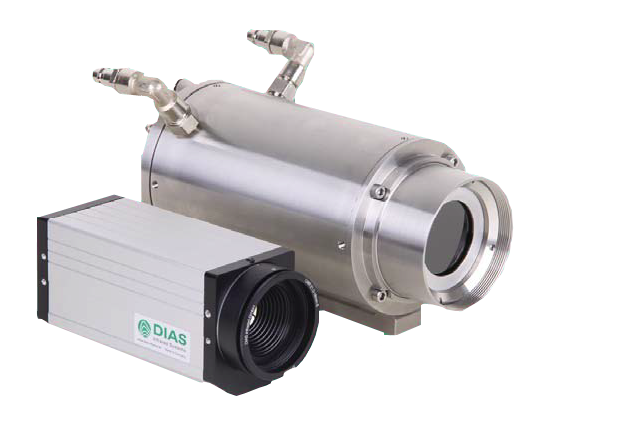

7、緊湊型外殼"compact+" (IP54)或工業型外殼"protection" (IP65)
8、客戶化系統集成方案，包含硬件和軟件調整
技術數據
| 技術數據 | ||
| 型號 | PYROVIEW 768N compact+ | PYROVIEW 768N protection |
| 光譜范圍 | 0.8 ~ 1.1 μm | |
| 溫度范圍 |
600~1500°C, 可選： 600~1800°C, 800~2000°C,1400~3000°C， 1200~3000°C (均為一個連續溫度范圍) PYROVIEW 768N copact+ 可選同時有2個測溫范圍：600~1500°C， 1400~3000°C (1個低溫鏡頭，附加 高溫鏡頭)，僅適合PYROVIEW 768N compact+ |
|
| NETD | < 1 K (600 °C, 50 Hz)5 | |
| 視場角 | 39° × 30°, 可選: 58° × 45°, Tele lens 9° × 7° , 其它鏡頭按要求提供 | |
| 傳感器 | 高動態二維Si-CMOS陣列(768 × 576 像素) | |
| 測量誤差 | 1 % 測量值( °C , 目標溫度< 1400 °C) | |
| 測量頻率 | 50 Hz, 可選: 50 Hz, 25 Hz, 12.5 Hz, … | |
| 響應時間 | 40 ms , 可選: 2 / 測量頻率 | |
| 通信接口 | 千兆以太網(實時, 50Hz), 電隔離數字輸入(觸發用)和電隔離數字輸出(報警用) | |
| 連接端子 | 圓形插座HR10A (12芯, 供電電源, 數字輸入和數字輸出) | 圓形插座M23 (16芯, 供電電源, 數字輸入和輸出), |
| 圓形插座M12A (以太網) | 圓形插座M12A(以太網) | |
| 供電電源 | 12~36 VDC, 一般10VA | |
| 重量 | 約1.6 kg 約4.2 kg | |

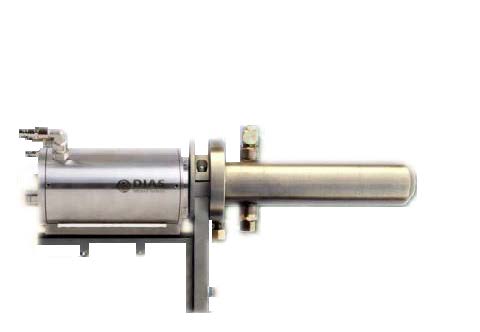

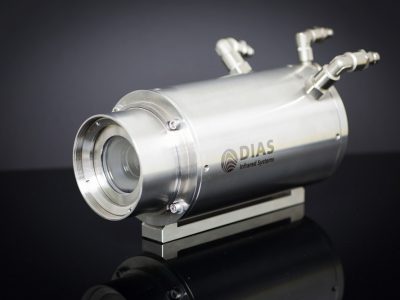

| 外殼 | 鋁制緊湊型外殼IP54 | 工業型外殼IP65, 不銹鋼, |
| 65 mm (L) × 160 mm (W) × 79 mm (H) (不帶鏡頭和 | 帶空氣吹掃和水冷卻, 直徑110 mm, 長280 mm | |
| 連接端子時), 可選帶全天候保護外殼 | (無接卸安裝和連接端子時), | |
| 以及電動云臺 | 水壓最大6bar, 氣壓最大2bar,帶保護窗口 | |
| 熱像儀操作溫度 | –10~50 °C | –10~50 °C (無水冷卻時), |
| –25~150 °C (有水冷卻時) | ||
| 存儲條件 | 存儲條件 –20~70 °C, 相對濕度最大95% | |

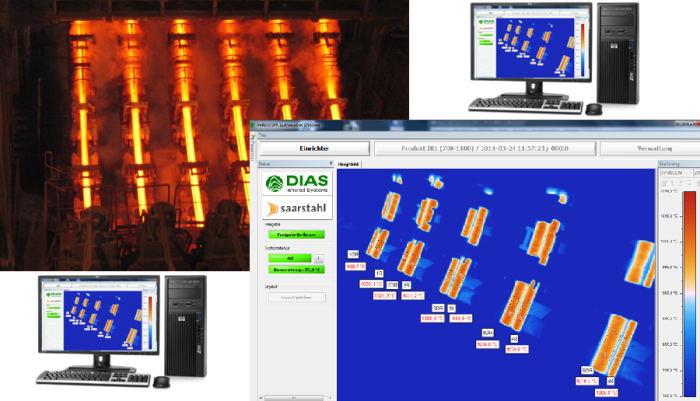

| 軟件 | 軟件 Windows®下控制和成像軟件PYROSOFT，用戶可定制解決方案 | |
| 供貨范圍 | 供貨范圍 紅外熱成像儀PYROVIEW 768N, 標定證書, 操作手冊, PYROSOFT Compact軟件 | |
德國DIAS全部短波紅外熱像儀，均可穿透玻璃測溫成像
1. 高精度PYROVIEW 512N Compact+(IP54，60Hz), 測溫范圍600~3000°C
2. 高精度PYROVIEW768N Compact+(IP54，50Hz), 測溫范圍600~3000°C
3. 低溫、短波紅外熱像儀PYROVIEW 320N Compact+(IP54，100Hz), 測溫范圍250~1200°C
4. 超高像素短波紅外熱像儀PYROVIEW 1600N compact+(IP54, 25Hz)，測溫范圍650~1800°C
5. 超高像素短波紅外熱像儀PYROVIEW 1920N compact+(IP54, 25Hz)，測溫范圍650~1800°C
6. 高精度PYROVIEW 512N protection(IP65，60Hz), 測溫范圍600~3000°C
7. 高精度PYROVIEW768N protection(IP65，50Hz), 測溫范圍600~3000°C
8. 低溫、短波紅外熱像儀PYROVIEW 320N protection(IP65，100Hz), 測溫范圍250~1200°C
德國DIAS紅外熱像儀顯示和控制軟件

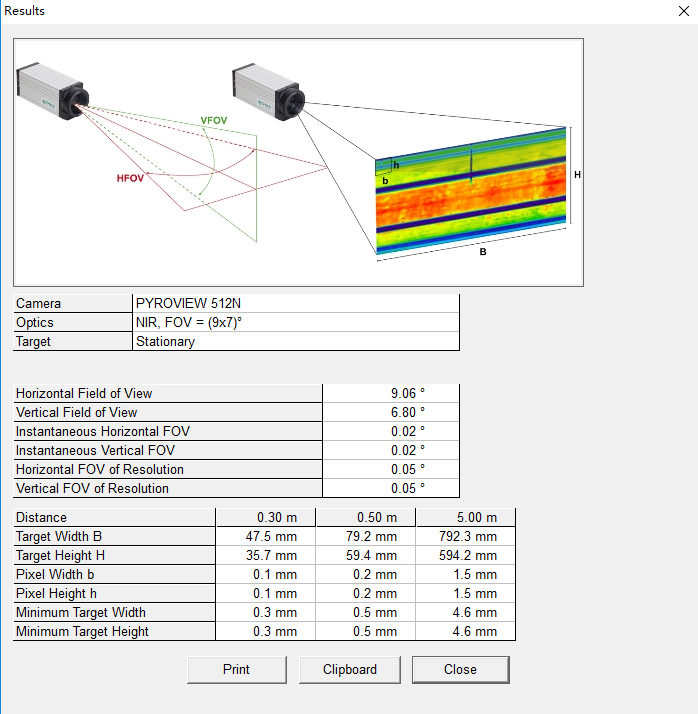

0、FOV calculator德國DIAS紅外熱像儀視場角(FOV)計算軟件
1、PYROSOFT Compact 免費版紅外熱像儀軟件
2、PYROSOFT Professional專業版紅外熱像儀軟件
3、PYROSOFT Professional I/O 單臺紅外熱像儀、帶控制輸入輸出(I/O)的專業版軟件
4、PYROSOFT Automation單臺紅外熱像儀、自動化控制軟件
5、PYROSOFT Automation SC最多6臺紅外熱像儀、自動化控制軟件
6、PYROSOFT MultiCam 最多8臺紅外熱像儀監視及控制軟件
7、PYROSOFT FDS火焰檢測控制系統軟件(可達32臺紅外熱像儀同時監控)
8、PYROSOFT DAQ系統集成商開發軟件包SDK
9、PYROSOFT Client多臺紅外熱像儀圖像和報警軟件
10、PYROSOFT Camzone單臺DIAS紅外熱像儀獨立運行時的分區軟件
