539系列IntelliSwitch™ 電子切換系統

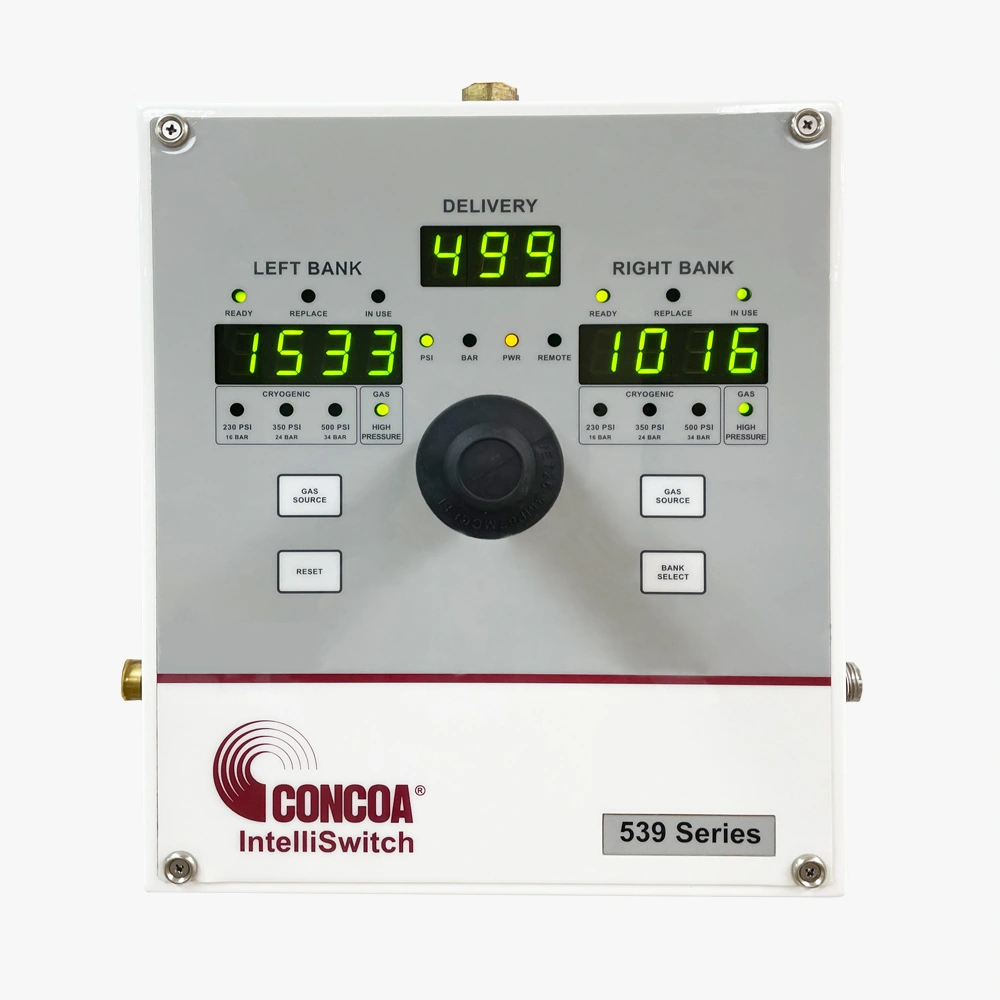

規格：539系列IntelliSwitch™, 圖示型號5395002-01-001
單位：臺
瀏覽次數：4332
性能標簽：
539系列IntelliSwitch™ 電子切換系統，液態和高流量實驗室用高流量氣體電子切換系統, 圖示型號5395002-01-001
產品詳細描述
539系列IntelliSwitch™I電子切換系統是CONCOA公司的計算機控制的通用氣體管理系統，可從低溫液態鋼瓶、高壓氣瓶或兩者的任何組合中提供連續的氣體供應。專有的網絡服務器技術通過消除主氣瓶的剩余回流損失和節約備用氣瓶過壓，確保每位客戶最大限度地利用液態氣瓶氣體。CONCOA的539系列IntelliSwitch電子自動切換系統非常適合用于高純和超高純實驗室氣體，以及用于實驗室培養箱的二氧化碳或氮?dú)�。此外�?39系列IntelliSwitch I旨在與CONCOA 的Altos 2遠程報警器連接，以提供氣瓶耗盡的聲音和視覺警告。
539系列IntelliSwitch™ 電子切換系統同樣為CONCOA 新一代氣體管理系統。IntelliSwitch™提供從液態氣瓶、高壓氣瓶，或二者組合允許最終用戶通過單觸按鈕選擇最經濟的氣體供應方式。微處理器控制可以通過減少液態氣瓶排氣損失或過剩殘留物來降低每年的氣體成本，從而使得IntelliSwitch™系統成為實驗室、試驗工場或過程應用的最完美選擇。
高級特征
- 微處理器控制,全自動優先級分配
- 現場可調整參數,大大增強過程的靈活性
- 現場氣源選擇,液態氣瓶或高壓用
- 低損耗技術, 減少殘留物
- 電子節氣裝置,減少從230, 350或500PSIG液態氣瓶的排氣損失
- 過程氣體或氣動先導閥,安裝簡單
- RS485 通信提供遠程供氣監視
- NEMA 12 箱體 - NEMA 4 選項
低損耗原理
低損耗原理有2個特征: 追憶功能和節氣裝置。當IntelliSwitch™系統電子機構自動檢測到初級氣罐壓力低的時候，電子機構自動切換到儲備氣罐。經過一定時間的周期后，系統將追憶耗盡的氣源以自動檢測是否要復原壓力。如果需要，系統自動切換回去并連續從這個氣源導引氣體、減少錯誤地切換系統和降低殘留物。
電子節氣裝置可選擇設置230, 350 和 500PSIG 液態氣瓶。IntelliSwitch™系統連續監視儲備氣罐內的壓力。一旦該壓力超過節氣裝置的設定值，IntelliSwitch™系統就從儲備氣罐的頂部空間往下導引氣體，以防排氣損失。
材料
- 調壓閥和閥體: 黃銅棒料
- 閥干: 316L不銹鋼
- 閥座: PCTFE
- 密封: PTFE, PCTFE和Viton®
- 箱體 NEMA 12/可選NEMA 4粉末涂層鋼材
技術指標
- 最大入口壓力：3000PSIG（210BAR）
- 電源要求：110或220 VAC
- Cv:1.0
- 過濾器：40微米
- 溫度范圍：0°F至140°F（-18°C至60°C）
- 入口/出口連接：1/2英寸FNPT
- 重量：67磅（30.4公斤）
- 閥體：黃銅棒材
- 閥桿：316L不銹鋼
- 閥座：PCTFE
- 密封件：PTFE、PCTFE和FKM
- 外殼：NEMA 12，粉末涂層鋼
- 符合性：清潔度達到或超過CGA G-4.1；ANSI/ASME B40.1；2014/68/EU版；CE標志；CRN OH5216.5；CRN OH17950.5
訂貨信息
| 539 | A | B | C | D | -XX | -CON |
| 系列 | 出口壓力 | 右側接頭 | 左側接頭 | 裝備 | 裝備 | 軟管 |
| 2: 0-50 PSIG(0-1 BAR) | 0: 1/2" FPT | 0: 1/2" FPT | 2: 110 VAC | -01: 標準 | 請指定入口接頭 | |
| 3: 0-100 PSIG(0-7 BAR) | 1: 隔膜閥，帶36"(900mm)不銹鋼軟管 | 1: 隔膜閥，帶36"(900mm)不銹鋼軟管 | 3: 220 VAC | 如果可用的話， | ||
| 4: 0-150 PSIG(0-10 BAR) | 2: 隔膜閥，帶72"(1800mm)不銹鋼軟管 | 2: 隔膜閥，帶72"(1800mm)不銹鋼軟管 | CGA DIN 477 | |||
| 5: 0-200 PSIG(0-14 BAR) | 3: 匯流排接頭 | 3: 匯流排接頭 | BS 341和其它可用接頭 |
選項
| 訂貨號 | 選件 | 描述 |
| 5750025-01-24V | Altos 2™遠程報警系統 | 在供氣罐耗盡時給遠程位置提供聲光報警 |
| 52L系列排氣微型匯流排 | 排氣匯流排包 | 壁掛式匯流排，用于均衡液態氣瓶匯流排集管的壓力 |
| 575 0164-01-000 | Advantium 16 | 向遠程位置提供耗盡供應庫的聲音和視覺通知 |
| 518 1625 | 切換系統落地支架 | 安全安裝，固定任意切換系統和2個氣瓶 |
| 830 7437 | 匯流排落地支架 | 支持2個標準長度12" (304.8mm)連續安裝延長匯流排 |
| 830 7439 | 自動切換系統落地支架 | 支持AutoSwitch/IntelliSwitch外殼 |
