長波紅外掃描熱像儀 , PYROLINE 128L compact
規格：PYROLINE 128L，128LS，256L Compact
單位：臺
瀏覽次數：5786
性能標簽：
PYROLINE 128L compact , PL-128LC , 長波紅外掃描熱像儀 , 光譜范圍8-14 μm , 測溫范圍50~550°C
產品詳細描述
長波紅外掃描熱像儀, 長波紅外掃描測溫儀
PL-128LC，PYROLINE 128L compact
測量頻率256Hz， 測溫范圍：50~550°C
視場角：40°，60°，90°
光譜范圍：8 μm ~ 14 μm
防護等級：IP54
適用于：造紙、包裝、回轉窯等，在中國已經有大量應用案例
技術指標
| 性能指標 | 描述 |
| 型號 | PL128LC , PYROLINE 128L Compact |
| 測溫范圍 | 50~550°C |
| 像素 | 128 x 1 |
| 測量頻率 | 256Hz (每秒256條線) |
| 波長 | 8 ~ 14 μm |
| 視場角 | 40°，60°，90° |
| 測量誤差 | 2°C(測量值 <100°C)或1K+1%測量值，°C |
| NETD | 0.5°C |
| 通信接口 | 快速以太網，電隔離輸入 (觸發用)和數字輸出 (報警用 ) |
| 供電電源 | 18V~36VDC，7VA |
| 熱像儀外殼 | 基本型防護等級 IP54，可選集成式水冷系統和空氣吹掃(IP65)、固定或旋轉安裝架。 |
| 尺寸 | 緊湊型尺寸：85mm(W)×175mm(D)×107mm(H)，不帶鏡頭和連接器尺寸 |
| 重量 | 約 1.6kg |
| 操作溫度 | –10°C~50°C（無水冷） |
| 軟件 | Windows.下控制和成像軟件 PYROSOFT，客戶可定制修正的軟件 |

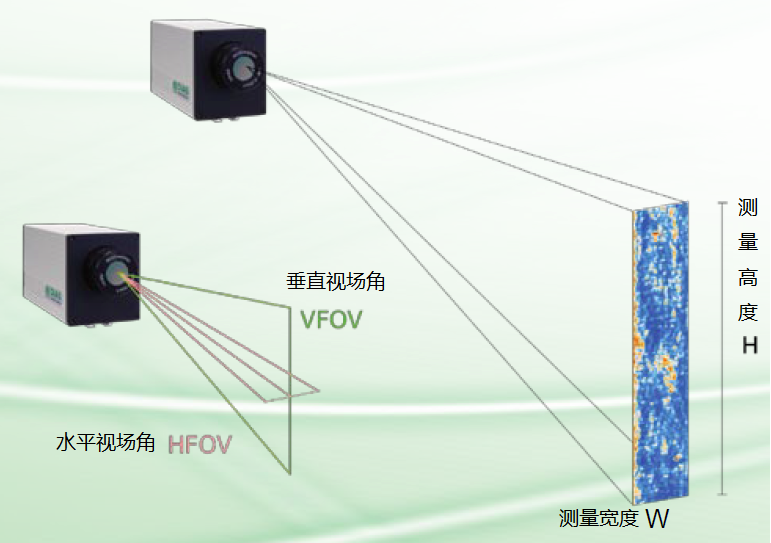

簡要光學系數
| 垂直視場角 x 水平視場角 | 測量距離 | 測量光斑高度 | 測量光斑寬度 |
| 20̊ x 0.2̊ | 1000 | 352 | 3 |
| 3000 | 1060 | 8 | |
| 10000 | 3530 | 28 | |
| 40̊ x 0.3̊ | 1000 | 728 | 6 |
| 3000 | 2180 | 17 | |
| 10000 | 7280 | 57 | |
| 60̊ x 0.5̊ | 1000 | 1160 | 9 |
| 3000 | 3460 | 27 | |
| 10000 | 11500 | 90 | |
| 90̊ x 0.9̊ | 1000 | 2000 | 16 |
| 3000 | 6000 | 47 | |
| 10000 | 20000 | 156 |
