422、432系列不銹鋼減壓閥

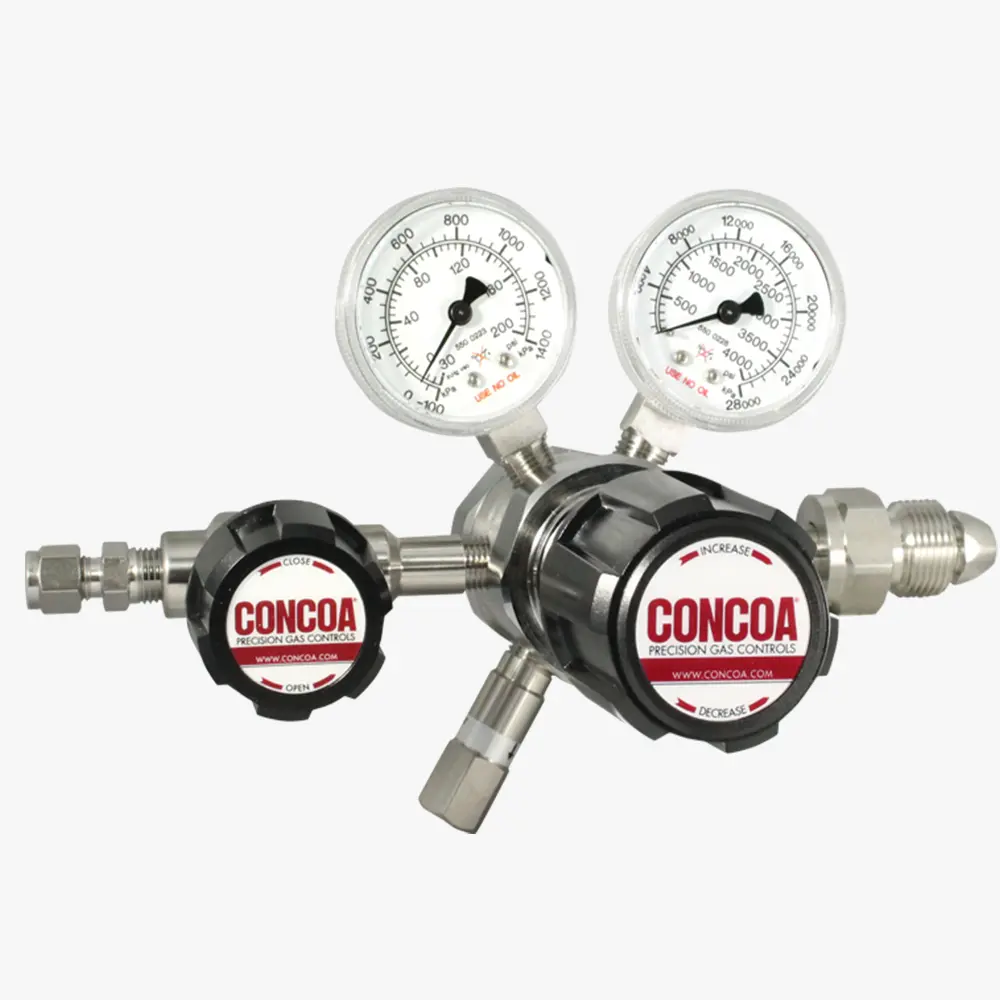

規格：422系列，432系列, 圖示型號4323331-01-580
單位：臺
瀏覽次數：4795
性能標簽：
422、432系列不銹鋼減壓閥，最大入口壓力4500 PSIG，最大出口壓力0~250或500 PSIG ， Cv=0.1
產品詳細描述
422系列單級調壓閥性能特點
• 用于腐蝕性、超純或液化氣體的初級調壓
• 前后表面安裝，適合多種配置
• 最大入口壓力3000 PSIG，可選4500 PSIG
• 最大出口壓力范圍0~500 PSIG
• 流量系數Cv = 0.1
• 工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-9 scc/sec
• 重量（422-2331-580）：1.73kg
432系列兩級調壓閥性能特點
• 用于腐蝕性、超高純氣體或液化氣體的初級調壓
• 正面表面安裝，易于安裝
• 最大入口壓力3000 PSIG，可選4500 PSIG
• 最大出口壓力范圍0~250 PSIG
• 流量系數Cv = 0.1
• 工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-9 scc/sec
• 重量（412-2331-580）：2.40kg
422、432系列材質
• 壓力表：2”直徑不銹鋼
• 閥體：316L不銹鋼棒料
• 閥帽：鍍鉻黃銅棒料
• 閥座：PTFE，4500PSIG入口時用PCTFE
• 過濾器：10μm多層篩孔不銹鋼(432系列二級都有)
• 內部密封：PTFE
422、432系列典型應用
• EPA標準氣體
• 氣相液相分析、高純載氣
• 校準氣體、超高純氣室加壓
• 腐蝕性氣體
選型信息表
| 422 | A | B | C | D | -CON | 選項 | |
| 423 | 最大出口壓力 | 出口壓力表 | 入口壓力表 | 出口裝配 | 裝備/壓力表 | 入口接頭 | 安裝選項 |
| 系列 | 1: 0-15 PSIG (0-1 BAR) | 30"-0-30 PSIG/-1-0-2 BAR | 0: 無 | 0: 1/4" FNPT口 | 0: 裸閥體 | 000: 1/4" FNPT | 安裝選項 |
| 2: 0-50 PSIG (0-3.5 BAR) | 30"-0-100 PSIG/-1-0-7 BAR | 3: 0-4000 PSIG/ 0-275 BAR |
1: 1/4" MNPT | 1: 無塵室裝配(PSIG/kPa 壓力表) | TF2: 1/8" 管 | B: 協議報警站，帶壓力開關表 | |
| 3: 0-100 PSIG (0-7 BAR) | 30"-0-200 PSIG/-1-0-14 BAR | 5: 0-1000 PSIG/ 0-70 BAR |
2: 1/4" 管接頭 | 2: 無塵室裝配(BAR/PSIG 壓力表) | TF4: 1/4" 管 | C: 協議切換站 | |
| 4: 0-250 PSIG (0-17 BAR) | 0-400 PSIG/0-27 BAR | 6: 0-300 PSIG/ 0-21 BAR |
3: 隔膜閥1/4"管接頭 | 6: 鏡像 (PSIG/kPa 壓力表) | TF6: 3/8" 管 | D: 深度吹掃* | |
| 5:0-500PSIG(0-34BAR) | 0-1000 PSIG(0-70BAR)** | 7: 0-400 PSIG/ 0-27 BAR |
4: 隔膜閥1/4" MNPT | 7: 鏡像 (BAR/PSIG 壓力表) | M06: 6mm管 | E: 協議報警站，帶本安傳感器，用于危險環境 | |
| 7: 0-150 PSIG (0-10 BAR) | 30"-0-200 PSIG/-1-0-14 BAR | 8: 0-6000 PSIG/ 0-415 BAR* |
5: 針閥1/4" MNPT | 432系列無6、7選項 | CGA | H: 協議切換站，帶壓力開關表 | |
| E: 0-350 PSIG (0-24 BAR) | 0-400 PSIG/0-27 BAR | G: 0-4000 PSIG/ 0-275 BAR† |
6: 1/8"管接頭 | DIN 477 | J: 協議報警站，帶一般傳感器，用于非危險環境 | ||
| *不適合最大入口壓力 4500PSIG | *最大入口壓力4500PSIG | 7: 3/8"管接頭 | BS341 | K: 協議切換報警站，帶一般傳感器，用于非危險環境 | |||
| *標準配置不含安全閥 | 帶PCTFE閥座CAPSULE®. | 8: 隔膜閥1/8"管接頭 | 及其它可用接頭 | M: 協議站 | |||
| 422系列無E選項 | †最大入口壓力3500PSIG | 9: 隔膜閥 1/4" FNPT | Q: 協議吹掃站 | ||||
| 432系列無5選項 | 帶PCTFE閥座CAPSULE®. | A: 3/8" BSP右手側接頭 | X: 協議切換報警站，帶本安傳感器，用于危險環境 | ||||
| B: 隔膜閥3/8" 管接頭 | *不適合4500 PSIG最大入口壓力 | ||||||
| C: 3/8" BSP左手側接頭 | |||||||
| D: 6mm黃銅寶塔接頭 | |||||||
| (不適合A=4或5) | |||||||
| G: 1/8"不銹鋼管接頭 | |||||||
| H: 1/4"不銹鋼管接頭 | |||||||
| M: 6mm管接頭 | |||||||
| S: 隔膜閥6mm管接頭 | |||||||
