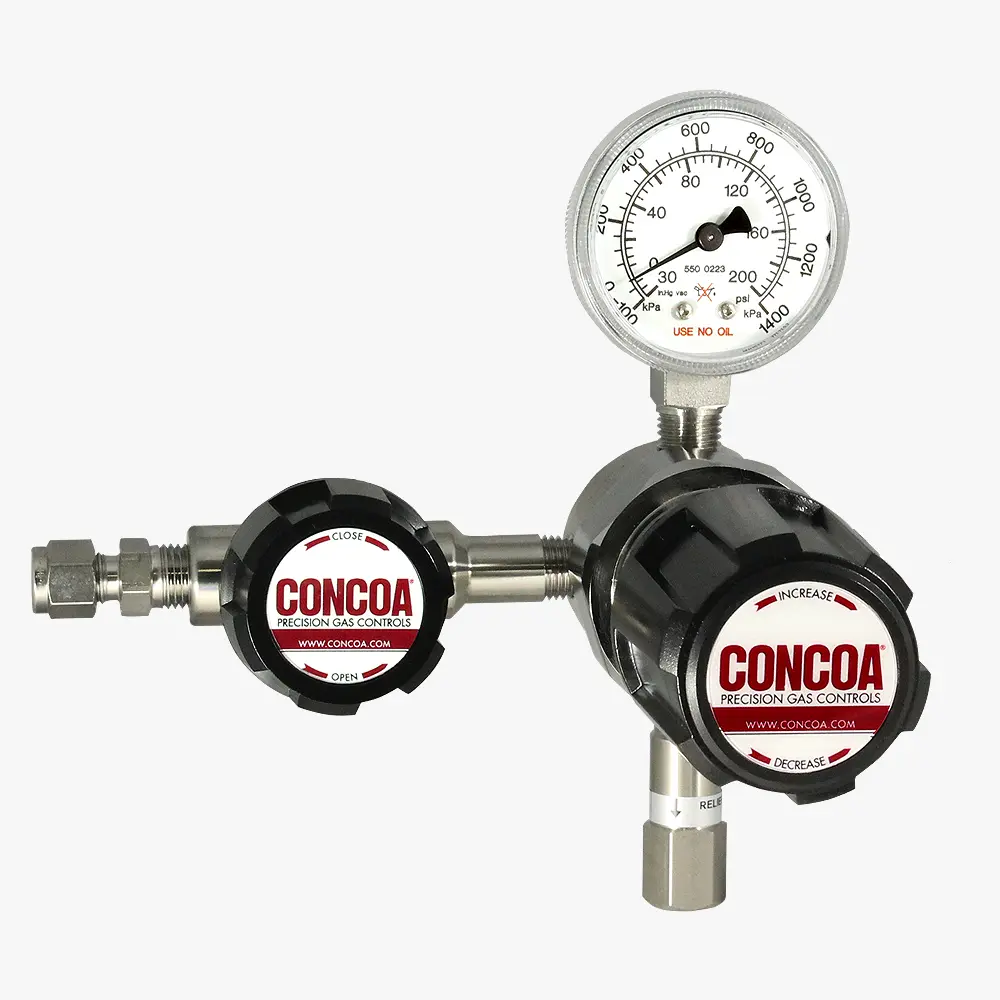

425、445系列不銹鋼減壓閥
規格：圖示型號4253031-01-000
單位：臺
瀏覽次數：5320
性能標簽：
425、445系列不銹鋼減壓閥，最大入口壓力3000 PSIG，最大出口壓力0~500 PSIG ， Cv=0.1或0.2, 超高純或腐蝕性氣體減壓閥
產品詳細描述
425系列單級調壓閥性能特點
• 用于腐蝕性和超高純氣體次級調壓或高純氣體分布系統
• 前后表面安裝，適合多種配置
• 最大入口壓力3000PSIG，最大出口0~500 PSIG
• 流量系數：Cv = 0.1(出口<50PSIG)，Cv = 0.2(出口>50PSIG)
• 工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-9 scc/sec
• 重量：425-2021-TF4—1.17kg
445系列單級調壓閥性能特點
• 用于腐蝕性和超高純氣體次級調壓或高純氣體分布系統
• 前后表面安裝，適合多種配置
• 最大入口壓力3000PSIG，最大出口0~500 PSIG
• 流量系數：Cv = 0.1(出口<50PSIG)，Cv = 0.2(出口>50PSIG)
• 工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-9 scc/sec
• 重量：445-2021-TF4—1.17kg
425、445系列材質
• 壓力表：2”直徑不銹鋼
• 閥體：316L不銹鋼棒料
• 閥帽：鍍鉻黃銅棒料
• 閥座：PTFE
• 過濾器：10μm多層篩孔不銹鋼
• 內部密封：PTFE
425、445系列典型應用
• 腐蝕性氣體、大宗氣體分布系統、氣相液相分析
• 超高純載氣、校準氣體、高純氣室加壓
• 液化烴類氣體控制、低溫氣體控制
選型信息表
| 425 | A | B | C | D | -CON | 選項 | |
| 445 | 出口壓力 | 出口壓力表 | 入口壓力表 | 出口裝配 | 裝配/壓力表 | 入口連接 | 入口選項 |
| 系列 | 1: 0-15 PSIG (0-1 BAR) |
30"-0-30 PSIG/ -1-0-2 BAR |
0: 無 | 0: 1/4" FNPT | 0: 裸閥體 | 000: 1/4"FNPT | M: 協議站 |
| 2: 0-50 PSIG (0- 3.5 BAR) |
30"-0-100 PSIG/ -1-0-7 BAR |
1: 1/4" MNPT | 1: 清潔室裝配(PSIG/kPa壓力表) | TF2: 1/8"管 | Q: 協議吹掃站 | ||
| 3: 0-100 PSIG (0-7 BAR) |
30"-0-200 PSIG/ -1-0-14 BAR |
2: 1/4" 管接頭 | 2: 清潔室裝配(BAR/PSIG壓力表) | TF4: 1/4"管 | S: 不銹鋼閥蓋 | ||
| 4: 0-250 PSIG (0-17 BAR) |
0-400 PSIG/ 0-27 BAR |
3: 隔膜閥1/4"管接頭 | 6: 鏡像(PSIG/kPa壓力表) | TF6: 3/8"管 | 445系列無選項 | ||
| 5: 0-500 PSIG (0-34 BAR)** |
0-1000 PSIG/ 0-70 BAR |
4: 隔膜閥1/4" MNPT | 7: 鏡像(BAR/PSIG壓力表) | M06: 6mm管 | |||
| 7: 0-150 PSIG (0-10 BAR) |
30"-0-200 PSIG/ -1-0-14 BAR |
5: 針閥1/4" MNPT | |||||
| *標準裝配不含安全閥。 | 6: 1/8"管接頭 | 445系列無6,7 | |||||
| 7: 3/8" 管接頭 | |||||||
| 8: 隔膜閥1/8"管接頭 | |||||||
| 9: 隔膜閥1/4" FNPT | |||||||
| M: 6mm管接頭 | |||||||
| S: 隔膜閥6mm管接頭 | |||||||
