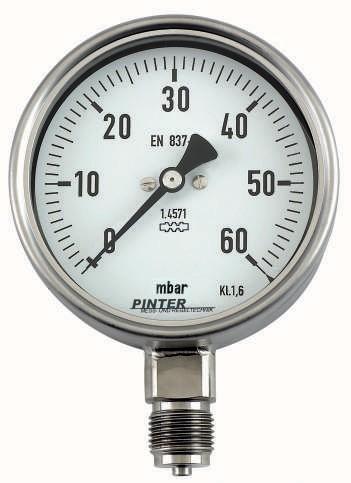

P2系列膜盒管壓力表

規格：P2系列膜盒式壓力表

單位：

瀏覽次數：4401

性能標簽：

P2系列膜盒管壓力表, 壓力范圍-6...0 ~ -1000...0 mbar, 0 – 6 ~ 0 - 1000 mbar

產品詳細描述

描述

P2系列壓力表有1個膜盒管壓力傳感元件。
一個同心形成的膜片系統在受壓時擴張，并移動刻度盤上的指針。
接觸介質部件根據介質不同，可用不銹鋼或黃銅 / 銅合金。

應用

用于干燥和氣體介質的工業壓力測量。

標準型

刻度盤尺寸： 63, 100, 160 mm
壓力范圍 (EN 837-3/5)： -6...0 ~ -1000...0 mbar，0 – 6 ~ 0 - 1000 mbar
過壓安全性： 1.3倍滿刻度

材料

刻度盤和指針： 鋁
外殼： 不銹鋼AISI 304 (1.4301) 接觸介質部件 不銹鋼AISI 316Ti (1.4571) 窗口 安全玻璃
密封：  FKM (Viton)
溫度：
介質（不銹鋼型) -20°C ~ +100°C 介質（黃銅型) -20°C ~ +60°C
調節溫度 +20°C
溫度偏差：  < 1.2% 滿刻度/20°C
精度 (EN 837-3/6)：  1.6級
過程連接 (EN 837-3/7.3)： NG 63 1/4” BSP m. (底部或背部)， NG 100 1/2” BSP 外螺紋，NG 160 1/2” BSP 外螺紋
防護等級(EN 60529)：  IP 32及更高
重量：  約0.2 - 1.5 kg 依賴于型號

可選

材料
接觸介質部件：  黃銅 / 銅合金
窗口：  儀表用玻璃塑料, 丙酸玻璃
填充液： 甘油 > 60 mbar，(僅適用于2.5級)
節流閥：  節流螺桿
安裝：  支架安裝，壁式安裝
特殊螺紋：  NPT, UNF
特殊材料：  外殼, 指針和內部零部件
過壓安全性：  10x FS > 25 mbar  (黃銅 / 銅合金型)
特殊刻度：  按要求提供

其它可選

可調指針, 最大指針, 阻尼軸, 無硅樹脂, 氧氣清潔, 特殊安裝, 標定型號, 真空安全性, 差壓, 不同化學密封

安裝方式和尺寸

同P1系列波登管壓力表
