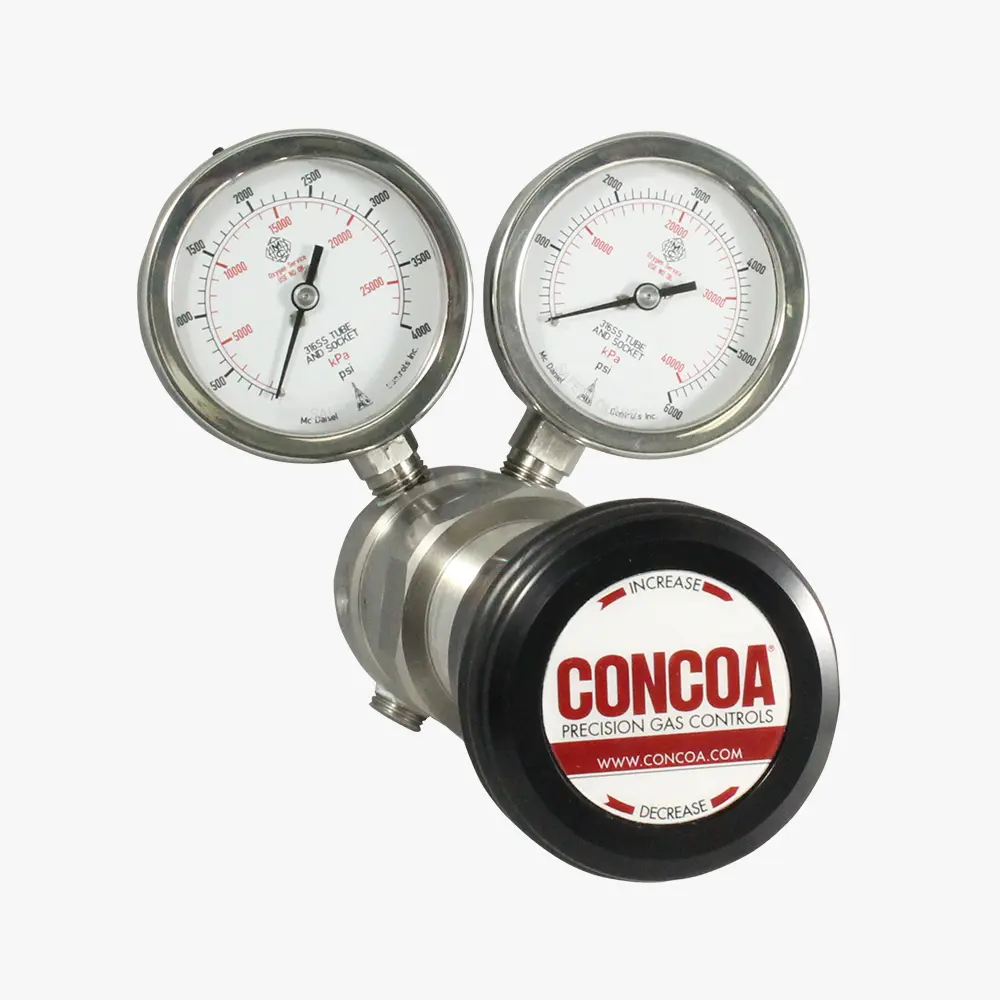

493系列高壓調壓閥，不銹鋼
規格：493系列，例如4925952-01-677
單位：套
瀏覽次數：3128
性能標簽：
493系列高壓調壓閥, 不銹鋼，最大入口壓力6000PSIG，出口壓力: 0-750PSIG ~ 0-6000PSIG， 流量系數 Cv = 0.1
產品詳細描述
493系列調壓閥性能特點
• 用于非腐蝕性氣體輸出壓力控制
• Capsule®閥芯,易于維護,增加壽命
• 鍍鉻黃銅或316L不銹鋼棒料閥體，精密表面拋光
• 前后表面安裝，適合多種配置
• 大活塞傳感，安全控制壓力達6000 PSIG
• 出口壓力：從0-750PSIG ~ 0-6000 PSIG，應用范圍廣
• 六口設計，安裝靈活，可就地調節
• 壓力表：2½”直徑不銹鋼
493系列調壓閥技術參數
• 最大入口壓力：6000 PSIG；最大出口壓力：0~6000 PSIG
• 工作溫度：-40~60°C
• 流量系數 Cv = 0.1
• 重量：例如4935951-677(2.10kg)
493系列調壓閥材質
• 閥體：316L不銹鋼棒料
• 閥帽：304不銹鋼
• 活塞：316L不銹鋼
• 閥座：PCTFE(3000和4500PSIG入口)， Arlon®(PEEK)(6000PSIG入口)
• 過濾器：10μm多層不銹鋼絲網
• 內部密封：Viton
493系列調壓閥典型應用
• 飛機支架充氣、航空液壓系統
• 研發、實驗室
• 化學品制造、制藥
• 壓力表校準
選型信息表
| 493 | A | B | C | D | - 入口 | 選項 |
| 系列 | 出口壓力 出口壓力表 | 最大入口壓力 入口壓力表 | 出口組件 | 裝配/壓力表 | 入口接頭 | 安裝選項 |
| 1: 0~750 0~1000 PSIG | 0: 6000 PSIG * 無 | 0: ¼” FNPT接頭 | 0: 裸閥體*† | CGA | B: 協議報警站，帶壓力開關表 | |
| 2: 0~1500 0~4000 PSIG | 3: 3000 PSIG 0-4000 PSIG | 1: ¼” MNPT | 1: 標準裝配(PSIG/kPa壓力表) | DIN477 | C: 協議切換站 | |
| 3: 0~2500 0~4000 PSIG | 8: 5500 PSIG 0-6000 PSIG | 2: ¼”卡套 | 2: 標準裝配(bar/PSIG壓力表) | BS341及其它 | ||
| 4: 0~4500* 0~6000 PSIG | 9: 6000 PSIG 0-10,000 PSIG | 5: 針閥 ¼” MNPT | 6:鏡像(PSIG/KpA壓力表) | E: 協議報警站，帶本安傳感器，用于危險環境 | ||
| 5: 0~6000† 0~10000 PSIG | 6: ⅛”卡套 | 7::鏡像(BAR/PSIG壓力表) | H: 協議切換站，帶壓力開關表 | |||
| 6: 0~3500* 0~6000 PSIG | 7: ⅜”卡套 | 最大入口壓力 | J: 協議報警站，帶一般傳感器，用于非危險環境 | |||
| F: 針閥¼”卡套 | †B 必須是3,8 或9. | K: 協議切換報警站，帶一般傳感器，用于非危險環境 | ||||
| M: 6mm卡套 | M: 協議站 | |||||
| *僅限6000 PSIG | Q: 協議吹掃站 | |||||
| *3000PSIG入口不適用 | 最大入口壓力 | X: 協議切換報警站，帶本安傳感器，用于危險環境 | ||||
| †僅用于入口6000PSIG時 | * 僅D=1或2有效 | †B 必須是3,8 或9. | *3000PSIG最大入口僅對B=3成立 |
